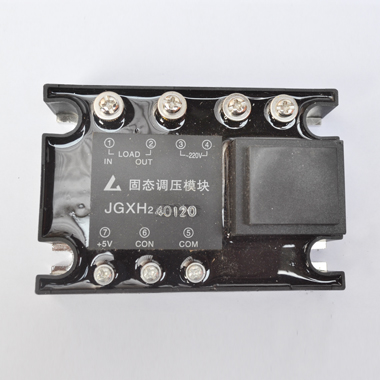

JGXH2调压模块



本模块控制端与输出端采用光隔离,由控制端0-5V电压的变化,实现对输出电压功率的无级调节。模块内置同步变压器,其内部+5V电源,可方便提供电位器手动控制。




输出额定电压:220VAC、380VAC
额定输出电流:20-120A
控制电压:0-5VDC
输出电压变化范围:0-220VAC、0-380VAC
输出与底板间,输入与输出电路间介质耐压:2500VAC 1min/50Hz



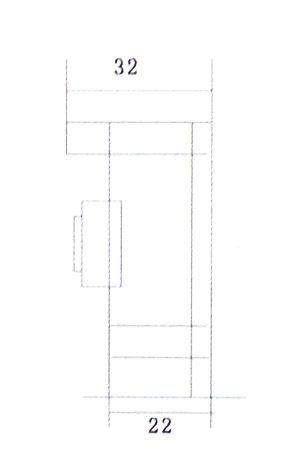

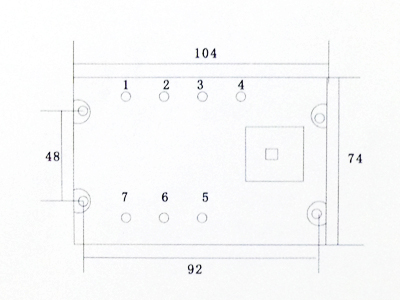

脚①②为输出端
脚③④为模块内部同步变压器初级
脚⑤为COM为内部地段
脚⑥CON为控制端
脚⑦+5V为内部产生、供电位器手动控制使用
脚①②③④强电部分和脚⑤⑥⑦弱电控制部分为全隔离

应用电路:

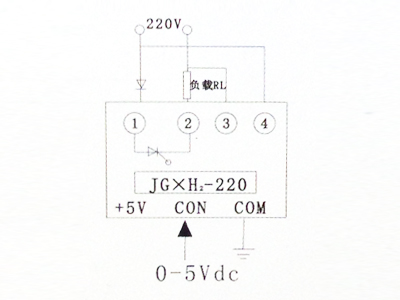

A:220VAC

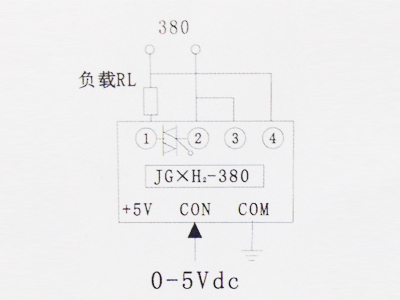

B:380VAC

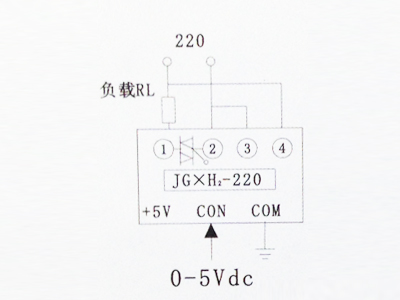

C:单相半波

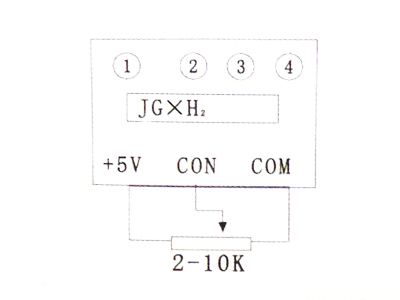

D:手动
