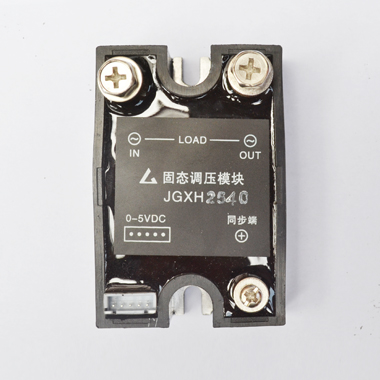

本模块有输入端与输出端光隔离，以利于实现弱电对强电的控制，由输入端电压的高低实现对输出端负载功率的控制，输入阻抗高，可直接通过数模转换器与计算机、数字程控电路接口，不必再外配电源同步电路，十分方便地实现了对输出端负载电压功率的无极调节，广泛应用于照明设备、控温设备、交流电机软启动、交流串波调速等功率自动调节场合。

输出额定电压：220VAC、380VAC
额定输出电流：10-120A
输入控制信号：0-5VDC或10K电位器
输出电压变化范围：0-220VAC、0-380VAC
引出端与底板间输入与输出电路间介质
耐压：2500VAC 1min/50Hz

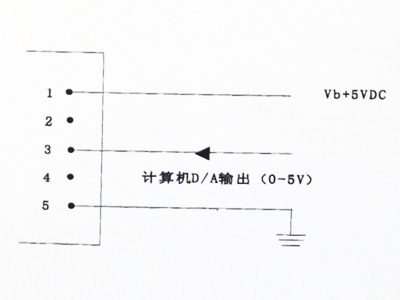

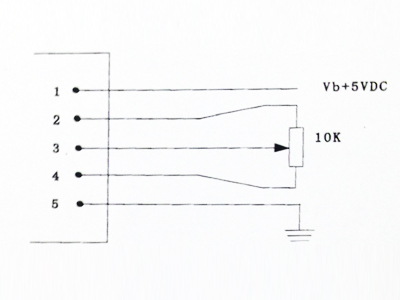

　　　　　　图1　与计算机接口或仪表接口　　　　　　　　　　　　　　　　　　　　　　图2　与用位器调节时的解法

　
注：
1、使用感性负载时，请务必在输出端并接一压敏电阻，取值为负载电压的1.6-1.9倍；
2、5A以上的俄调压器要求加散热器，电流≥10A时，请采用风冷或水冷。

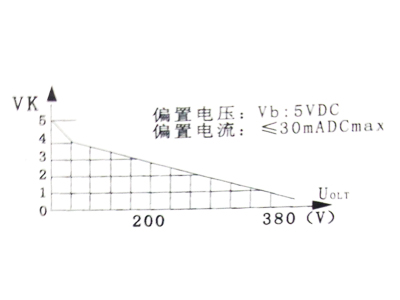

3、模块需加Vb+5v偏置电压，电流为30mA；
4、本模块为反向控制，即控制端输入电压为DC5V时，负载端电压为0V，控制端输入电压为0V时，负载端电压为220V。
